AWS EKS를 사용하여 클러스터 구성하기



이번에 해볼것은 AWS EKS를 사용해서 클러스터를 구성해 볼 것이다.



EKS를 사용해서 클러스터 구성하는 방법은 다음과 같다.

1. eksctl 사용하기

2. AWS Management Console 사용하기



이번에 내가 사용할 방법은 AWS Management Console 사용하여 구성할 것이다.



이 실습의 진행순서는 다음과 같다



1. AWS CLI 설치하기

2. AWS CLI Configure 구성

3. Kubectl 설치하기

4. EKS 클러스터 IAM 역할 생성

5. EKS 워커노드 IAM 역할 생성

6. VPC 및 서브넷 생성

7. EKS 클러스터 생성

8. kubeconfig 생성

9. 노드 그룹 생성

---



1. AWS CLI 설치하기

로컬환경에 AWS CLI를 설치하자.

AWS CLI를 사용해서 자격증명을 해야만 로컬에서 eks 클러스터로 접속이 가능하다.



아래 링크에서 본인의 운영체제에 맞는 버전으로 다운로드해주자.



docs.aws.amazon.com/ko_kr/cli/latest/userguide/install-cliv2.html

AWS CLI 버전 2 설치, 업데이트 및 제거 - AWS Command Line Interface

---



2. AWS CLI Configure 구성

이번 실습에 사용할 Configure 구성은 AWS 루트 계정으로 진행하도록 할 예정이다.

AWS 루트 계정으로 로그인한 후, 우측 상단 내 계정에서 > My Security Credentials > Access Key를 확인하자

Access Key 확인







Access Key와 Secret Key를 확인한 후 터미널을 열어서 aws configure 명령어를 입력하자

내 로컬은 현재 Windows 10이고 Git bash 에서 작업할 예정이다.

aws configure 자격증명

---



3. Kubectl 설치하기

kubectl은 쿠버네티스에서 클러스터를 제어하기 위한 커맨드라인 도구이다.

로컬에서 쿠버네티스 클러스터를 kubectl로 제어해야 하기때문에 kubectl의 설치가 필요하다.



아래의 링크에서 쿠버네티스 버전에 맞게 다운로드 받아주도록 하자.

docs.aws.amazon.com/eks/latest/userguide/install-kubectl.html

Installing kubectl - Amazon EKS

curl로 kubectl 설치

curl -o kubectl.exe https://amazon-eks.s3.us-west-2.amazonaws.com/1.19.6/2021-01-05/bin/windows/amd64/kubectl.exe



환경변수 추가

kubectl 실행을 위해서 환경변수 (path)를 추가해준다.

내 PC > 시스템 속성 > 환경변수 > Path 편집 > kubectl 설치경로 추가



환경변수 설정



환경변수 설정을 마쳤으면 kubectl 이 제대로 실행되는지 확인해주자

# kubectl 설치 확인
kubectl version

---



4. EKS 클러스터 IAM 역할 생성

EKS 생성하기 위해서는 IAM 역할이 필요하다. 그렇기 때문에 EKS 를 생성하기전 미리 IAM 역할을 생성해두자.



AWS Console 에서 IAM > Roles > Create role 클릭해서 IAM 역할을 생성해주도록 하자





IAM 역할 생성 과정에서  use case로 EKS > EKS Cluster를 선택해주자





역할에 AmazonEKSClusterPolicy  정책을 추가한다.



---



5. EKS 워커노드 IAM 역할 생성



EKS는 클러스터를 생성해주는 것이고 워커노드는 EC2 인스턴스로 따로 구성된다.

이 때, 사용되는 인스턴스의 역할을 생성해주는 것이다.





아까와 마찬가지로 IAM roles > Create role 에서 새 역할을 생성해주어야 한다.

워커노드가 EC2에서 동작하기 때문에 EC2를 선택해주자.







다음과 같이 3개의 정책을 추가하고 역할을 생성해주자

• AmazonEKS_CNI_Policy
• AmazonEKSWorkerNodePolicy
• AmazonEC2ContainerRegistryReadOnly

---

6. VPC 및 서브넷 생성



EKS에 사용되는 VPC와 서브넷을 생성해주어야 한다.



VPC 구성하는 과정에 대해서는 이 글에서는 다루지 않을 예정이다. 만약 VPC를 직접 구성하고 싶으신 분들은 VPC 생성하는 다른 게시물을 참고하도록 하자.





아래는 EKS를 사용하는데 필요한 VPC 구성을 AWS에서 CloudFormation Stack 으로 제공하고 있다.

https://amazon-eks.s3.us-west-2.amazonaws.com/cloudformation/2020-06-10/amazon-eks-vpc-private-subnets.yaml



CloudFormation 에서 S3 URL에 위의 주소를 적어주면 스택이 생성된다.





다음과 같이 사용할 vpc의 cidr 대역과 서브넷 cidr 대역을 설정해주도록 하자

---

7. EKS 클러스터 생성



다음으로 본격적으로 EKS를 생성할 시간이다.



AWS Console에서 EKS를 선택하고 Create Cluster을 클릭해서 클러스터를 생성해주자.

Create Cluster



• Name - 클러스터의 이름
• Kubernetes version - 쿠버네티스 버전
• Cluster Service Role - 이전에 생성했던 클러스터 IAM 역할





• VPC - 생성해둔 VPC 지정
• Subnet - 생성해둔 Private subnet 2개
• Security groups - 생성해둔 sg그룹
• Cluster endpoint access - Public and private :  VPC 내부뿐만 아니라 내 pc의 로컬에서도 접근해야 하기때문에 Public and private로 지정한다





이 설정부분은 CloudWatch log로 모니터링 할 것인지 선택하는 과정이다.

이번 실습에서는 Control Plane Logging 은 모두 비활성화로 작업할 것이다.

활성화하게 된다면 로그가 자동으로 CloudWatch logs로 전송되며 CloudWatch logs의 데이터 수집 및 스토리지 비용이 추가적으러 발생하게된다.

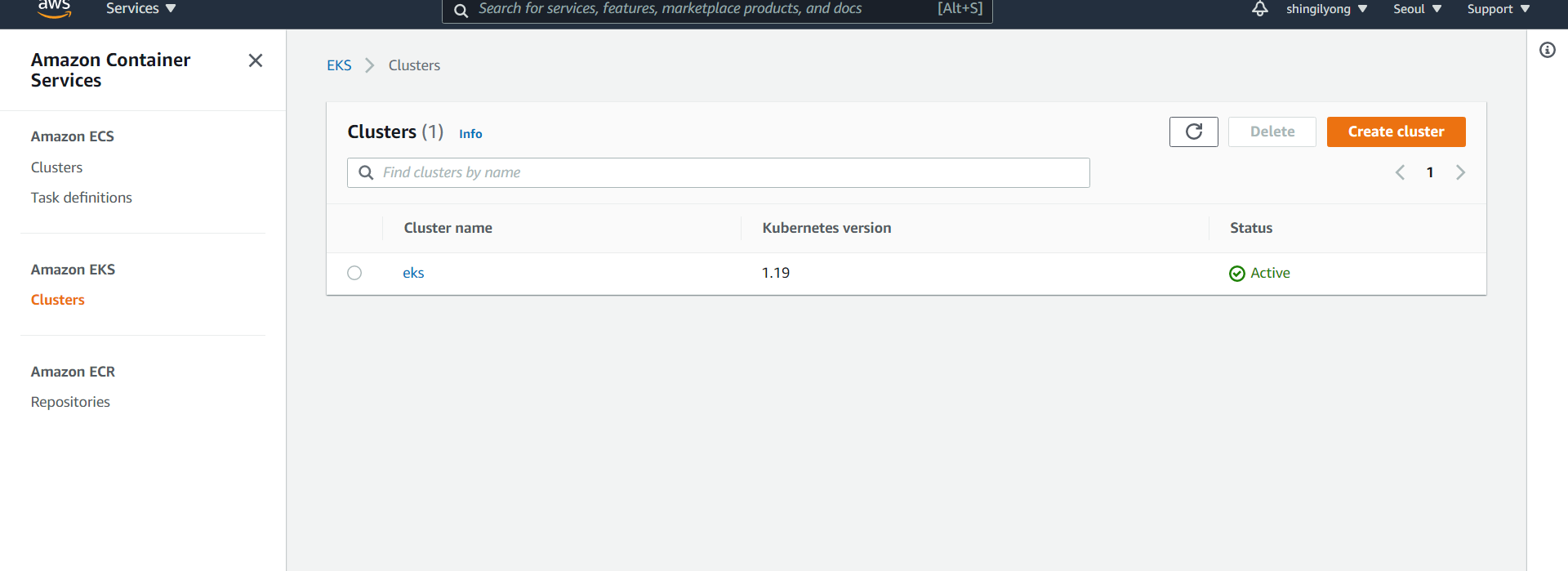

다음과 같이 설정을 끝마치게 되면 EKS 클러스터가 생성되기 까지 몇분의 시간이 소요된다.

생성이 안된다고 조급해 하지 말고 느긋하게 기다려주자.

---

8. kubeconfig 생성



EKS 클러스터가 생성 되었다면, 로컬환경에서도 kubectl 명령어를 사용하여 쿠버네티스 클러스터에 접근하기 위해서 config 파일을 생성해주어야 한다.



다음과 같은 명령어를 수행하여 config 파일을 생성해주자. 파일을 생성하면  ~/.kube 디렉토리에 config파일이 생성되며 kubectl 을 통해서 클러스터에 접근할 수 있게된다.

$ aws eks --region ap-northeast-2 update-kubeconfig --name my-eks



config 파일이 생성 되었다면  아래와 같은 명령어로 kubectl이 정상적으로 작동하는지 확인해주자.

아래와 같이 뜬다면 정상적으로 작동하는 것이다. 현재 상태가 Pending인 이유는 아직 워커 노드 그룹을 생성하지 않았기 때문이다.

$ kubectl get pod --all-namespaces
NAMESPACE     NAME                      READY   STATUS    RESTARTS   AGE
kube-system   coredns-y2d6f86o9-on12a   0/1     Pending   0          3m
kube-system   coredns-y2d6f86o9-bn18w   0/1     Pending   0          3m

---

9. 워커 노드 그룹 생성



지금까지 EKS 클러스터 구성이 완료되었다. 다음으로는 클러스터에서 동작할 워커노드를 생성해주도록 하자





워커노드를 생성할 EKS 클러스터에서 > Compute >  Add Node Group 을 클릭하여 워커노드그룹을 생성해주도록 하자





Name : 노드그룹의 이름 지정

Node IAM Role : 이전에 생성했던 노드그룹 IAM 역할









AMI type : Amazon Linux 2

Capacity type : On-Damand

Instance types : t3.medium ( 이보다 낮은 유형 선택시 성능에 문제 생길 수 있음)

Disk size : 20 GiB



Node Group Scaling Configuration - 워커 노드가 생성되는 인스턴스 갯수를 설정한다

Minimum size : 2 nodes (최솟값)

Maximum size : 2nodes (최댓값)

Desired size : 2nodes (기본값)







Subnets : EKS 클러스터 생성할때와 같은 private subnet 2개

SSH Key Pair : 워커노드에 접근할 Key Pair

Security groups : 워커노드에 적용되는 보안그룹





이제 설정을 모두 끝마치고 생성이 시작되면 몇분의 시간이 또 다시 소요된다. 다시 느긋하게 기다려주자.



워커노드 그룹이 생성되고 나서 다시 아래의 명령어를 입력해보면 아까 Pending 상태와는 다르게 모두 Running 상태가 된것을 확인할 수 있다.

$ kubectl get po -n kube-system
NAME                       READY   STATUS    RESTARTS   AGE
aws-node-jdmcl             1/1     Running   0          18m
aws-node-kczks             1/1     Running   0          18m
coredns-78fb67b999-5ndb2   1/1     Running   0          26m
coredns-78fb67b999-86rmr   1/1     Running   0          26m
kube-proxy-27k9x           1/1     Running   0          20m
kube-proxy-zf5cj           1/1     Running   0          20m







이제 EKS로 생성한 클러스터와 워커노드로 kubernetes를 마음대로 즐길 수 있다!!
