[참고][AWS] EKS NLB (Network Load Balancing)







AWS 로드 밸런서 컨트롤러로부터 생성/관리 되는 로드 밸런서: NLB / ALB



NLB(Network Load Balancing)



• 네트워크 트래픽을 OSI 모델의 L4 에서 로드 밸런싱
• k8s 에서 LoadBalancer 타입의 Service 생성시 프로비저닝됨
• 초당 수백만 개의 요청 처리 가능
• 고정 IP 등록 가능
• IP / Port 지정으로 타겟그룹 등록 가능



ALB(Application Load Balancing)



• 어플리케이션 트래픽을 OSI 모델의 L7 에서 로드 밸런싱
• k8s 에서 ingress 리소스 생성시 프로비저닝됨
• 여러 도메인, 호스트, 경로 기반의 라우팅 가능
• 한 URL에서 다른 URL로 요청을 리디렉션 가능



NLB / ALB 서브넷 설정



• 방법1. Service 구성시 서브넷 ID 명시
• 방법2. private/public 서브넷에 태그 설정
  - public : kubernetes.io/cluster/cluster-name : shared, kubernetes.io/role/elb : 1
  - private : kubernetes.io/cluster/cluster-name : shared, kubernetes.io/role/internal-elb : 1





NLB 구동 테스트



NLB 를 사용할 계획은 아니지만 샘플이 간단해서 기록해 본다. NLB 를 통해 nginx 의 첫화면을 확인하는 샘플. 어플리케이션 정상 배포 확인하고, NLB 정상 구동 확인하고, 브라우저에서 nginx 확인하고...





1. Sample namespace



$ kubectl create namespace nlb-sample-app

& 해당 namespace 로 fargate 프로파일도 작성





2. nginx 어플리케이션 배포



$ vi sample-deployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nlb-sample-app
  namespace: nlb-sample-app
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
        - name: nginx
          image: public.ecr.aws/nginx/nginx:1.21
          ports:
            - name: tcp
              containerPort: 80

$ kubectl apply -f sample-deployment.yaml
Deployment/nlb-sample-app created





3. NLB 생성



로드밸런서의 타입인 Instance 와 IP 중 Fargate 는 IP 타겟만 지정 가능하다. Instance 는 node 로, IP 는 pod 로 라우팅된다. 아래 스크립트는 선택기가 app=nginx 인 pod 로 라우팅하는 NLB 를 생성한다.



$ vi sample-service.yaml
apiVersion: v1
kind: Service
metadata:
  name: nlb-sample-service
  namespace: nlb-sample-app
  annotations:
    service.beta.kubernetes.io/aws-load-balancer-type: external
    service.beta.kubernetes.io/aws-load-balancer-nlb-target-type: ip
    service.beta.kubernetes.io/aws-load-balancer-scheme: internet-facing
spec:
  ports:
    - port: 80
      targetPort: 80
      protocol: TCP
  type: LoadBalancer
  selector:
    app: nginx

$ kubectl apply -f sample-service.yaml
Service/nlb-sample-service created





4. 서비스 확인



$ kubectl get svc nlb-sample-service -n nlb-sample-app
NAME            TYPE           CLUSTER-IP         EXTERNAL-IP                                                                    PORT(S)        AGE
sample-service  LoadBalancer   10.100.240.137   k8s-nlbsampl-nlbsampl-xxxxxxxxxx-xxxxxxxxxxxxxxxx.elb.us-west-2.amazonaws.com   80:32400/TCP   16h



여기까지 진행하였으면, AWS 관리콘솔에서 [로드밸런서] 와 [대상 그룹] 이 정상적으로 구동되었는지 확인한다.

• 로드밸런서 : DNS 이름 / network 유형 / internet-facing 체계
• 대상그룹 : 80 port / TCP protocal / IP target / Health status

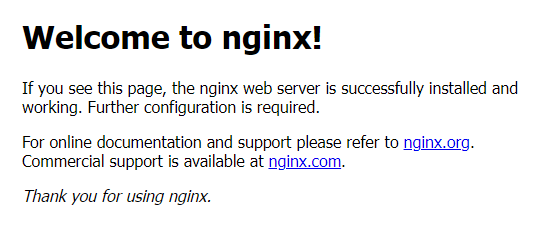

5. 결과 확인



상단 EXTERNAL-IP 의 DNS 주소로 curl 이나 browser 를 사용하여 nginx 첫 페이지를 확인한다.



$ curl k8s-nlbsampl-nlbsampl-xxxxxxxxxx-xxxxxxxxxxxxxxxx.elb.us-west-2.amazonaws.com







* NLB 에서 80 port 접속시 container 의 8080 port 로 라우팅 하려면...

• Service port:80, targetPort: 8080
• Deployment containerPort: 8080









출처 : https://oops4u.tistory.com/2587
